Симулятор гибких насосно-компрессорных труб (ГНКТ)

Симулятор гибких насосно-компрессорных труб (симулятор ГНКТ) «РН-ВЕКТОР» — промышленное программное обеспечение для математического моделирования и анализа технологических операций с применением ГНКТ.

РН-ВЕКТОР - Симулятор гибких насосно-компрессорных труб (ГНКТ)

Применение

С помощью ГНКТ в нефтяных и газовых скважинах выполняются разнообразные технологические операции: промывка ствола и нормализация забоя, вызов притока и освоение скважины, фрезерование сужений для восстановления проходного сечения, ловильные работы, установка и разбуривание цементных мостов и пакер-пробок, кислотные обработки, геофизические исследования, гидропескоструйная перфорация и другое.

Симулятор ГНКТ применяется в нефтегазовой отрасли в процессах планирования, контроля и анализа применения технологии ГНКТ.

Наши преимущества

Расчёт нагрузок на ГНКТ и критериев потери устойчивости гибкой трубы
Учёт влияния гидравлики на напряженное состояние гибкой трубы
Учёт условий формирования критического напряженного состояния гибкой трубы
Расчёт многофазной гидравлики и переноса твердых частиц
Расчёт усталостного износа металла ГНКТ
Наглядное представление и редактирование всех входных параметров оборудования и плана СПО

Основной процесс построения дизайна ГНКТ и анализа проведенной работы

Задание траектории скважины

Задание траектории скважины

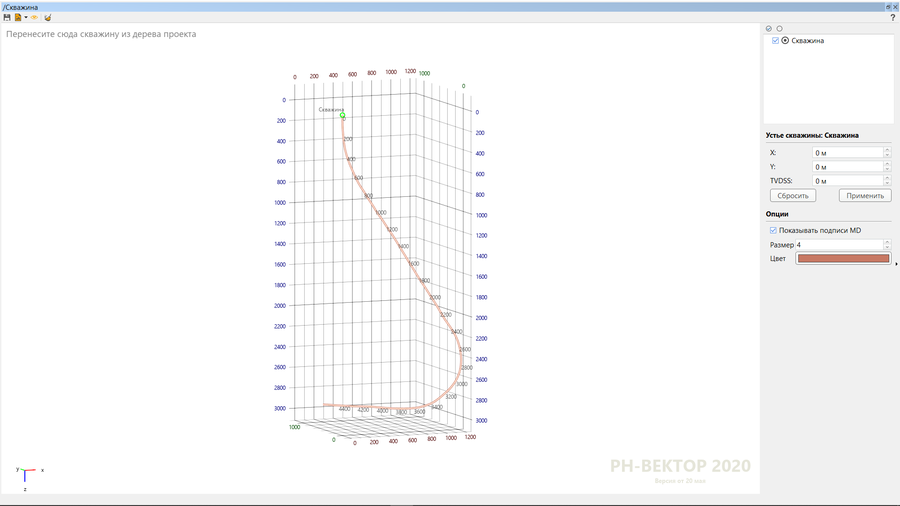

При создании дизайна по реальной скважине траектория и инклинометрия загружаются из файла. Поддерживается импорт из файлов различных форматов (в зависимости от формата данных может потребоваться указать нужные столбцы данных и/или их форматы). Траектория отображается на 3D графике.

Задание конструкции скважины

Задание конструкции скважины

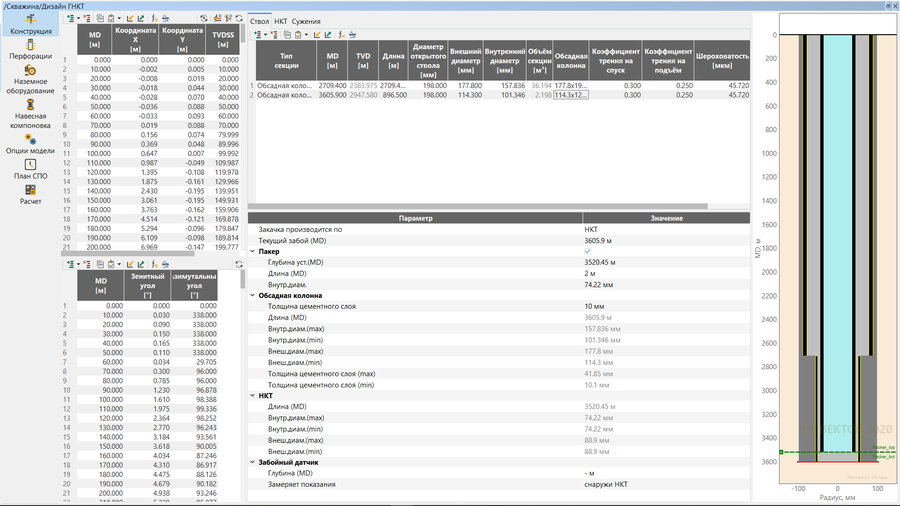

В окне Конструкция задаются параметры конструкции скважины, отображаемые одновременно на схеме скважины. Вводимые параметры включают несколько (как минимум, одну) ступеней обсадной колонны, для каждой ступени задаётся глубина её спуска от предыдущей ступени, её внешний и внутренний диаметры, диаметр открытого ствола, объём секции, коэффициенты трения на спуск и на подъём, шероховатость. Аналогичным образом задаются ступени НКТ. Возможен ввод имеющихся на пути закачиваемой смеси локальных сужений, оказывающих гидравлическое сопротивление потоку.

Задание параметров наземного оборудования флота ГНКТ

Задание параметров наземного оборудования флота ГНКТ

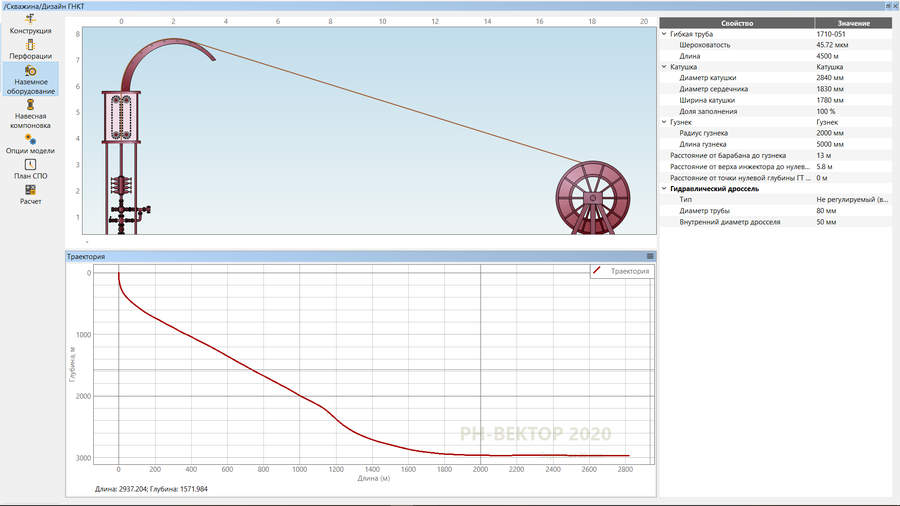

В окне Наземное оборудование выбираются элементы оборудования из хранящихся в базе данных (гибкая труба, катушка, гузнек), и задаются геометрические параметры расположения оборудования, а также задаются параметры гидравлического дросселя. Параметры всех выбранных элементов из базы данных можно увидеть в этом окне.

Задание плана спуско-подъёмной операции

Задание плана спуско-подъёмной операции

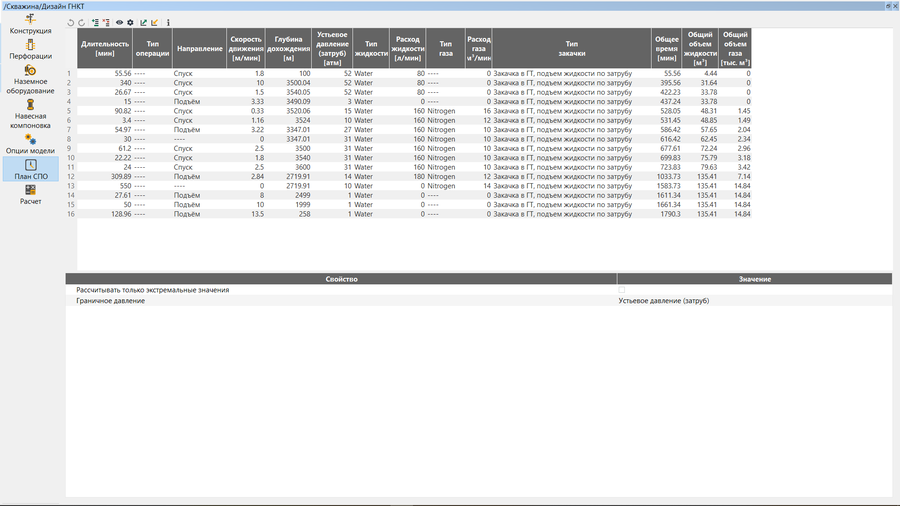

Расчет параметров спуско-подъемной операции может производиться как для момента достижения целевой глубины спуска, так и для полного плана работы. Для каждой стадии работы задаются глубина и скорость спуска, закачиваемые флюиды и их расходы, режим закачки и поддерживаемое давление (на устье, забое или циркуляционное), в дополнительных столбцах выводится информация по суммарному времени и закачанным объемам жидкости и газа.

Опции расчёта

Опции расчёта

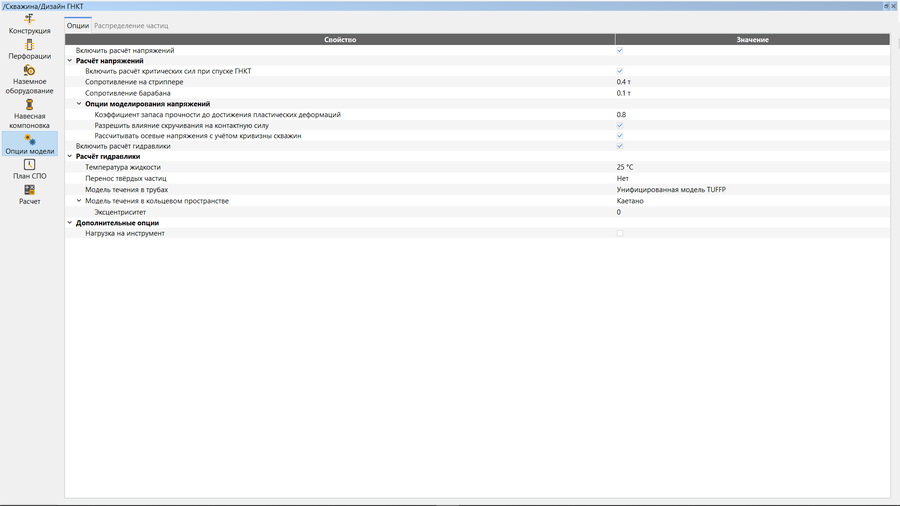

Пользователь может указать весь перечень необходимых расчетов и используемых опций в окне Опции модели, в том числе выбрать модели расчета газожидкостного потока и расчет переноса твердых частиц.

Расчет и отображение результатов

Расчет и отображение результатов

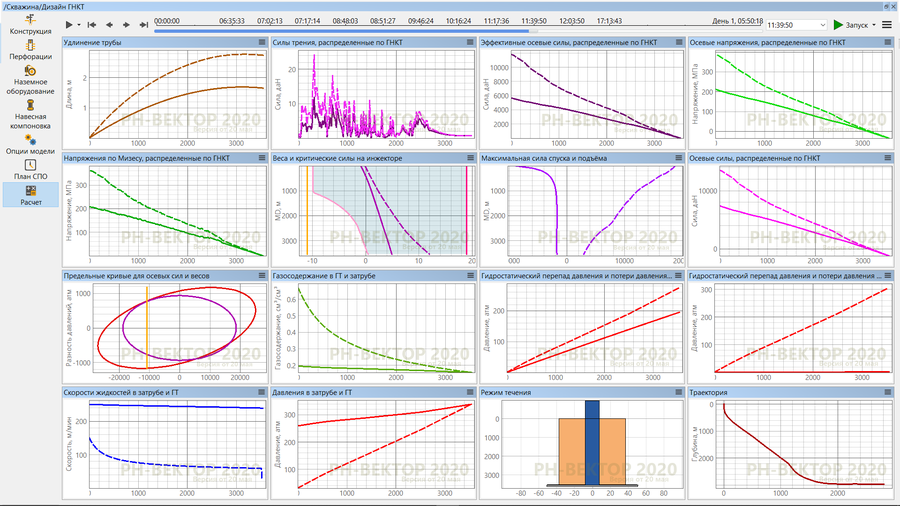

Производится одновременный расчет всех выбранных моделей нагрузок и гидравлики для каждой из стадий плана СПО. Перечень графиков и отображаемых кривых, их порядок и оформление можно настроить в любом удобном виде самостоятельно или воспользоваться предустановленными шаблонами.

Адаптация модели по фактическим данным веса

Адаптация модели по фактическим данным веса

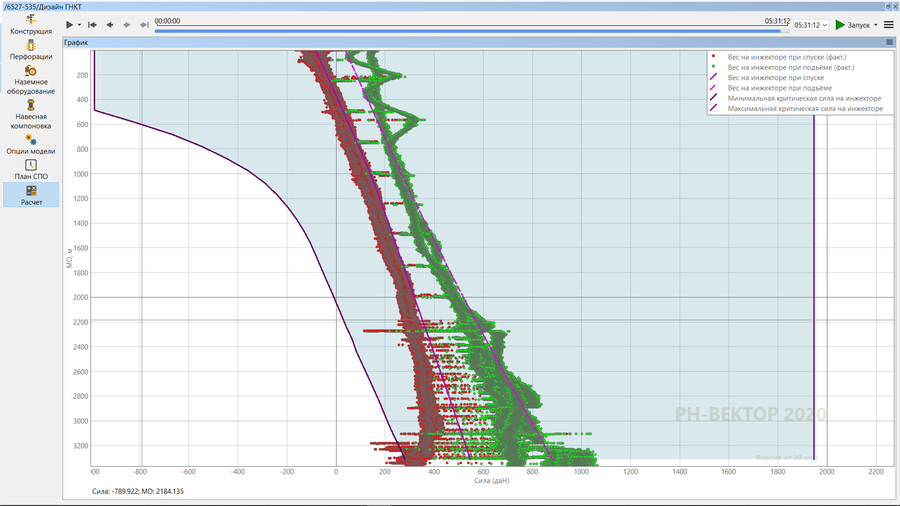

Для сопоставления выполненного расчета зависимости веса и критических сил на инжекторе от глубины есть возможность совместить графики расчетных и загруженных данных, записанных на работах с ГНКТ. Для адаптации расчетной модели к фактическим данным применяются коэффициенты трения.

Работа с базой данных

Работа с базой данных

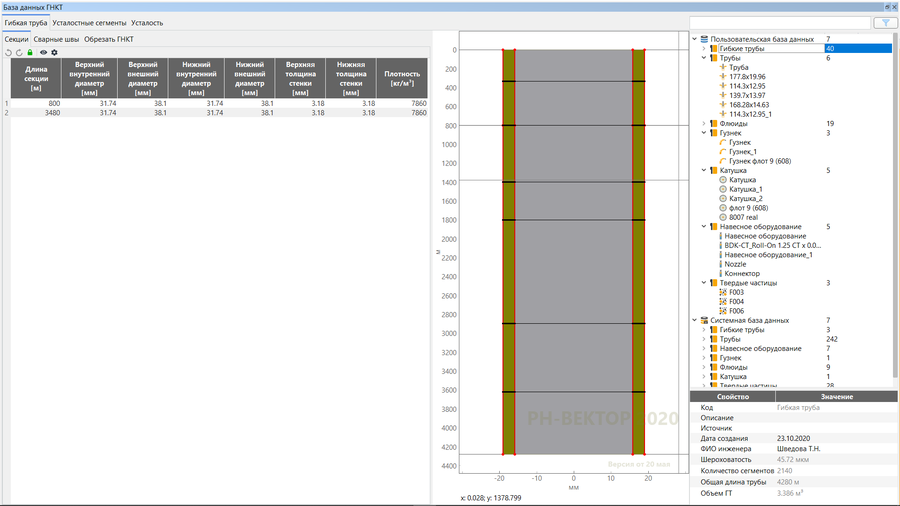

В «РН-Вектор» есть возможность использовать готовые гибкие трубы, трубы НКТ и ОК, флюиды, навесное оборудование, гузнеки и твёрдые частицы из системной базы данных, а также создавать новые.

Анализ данных фактических закачек

Анализ данных фактических закачек

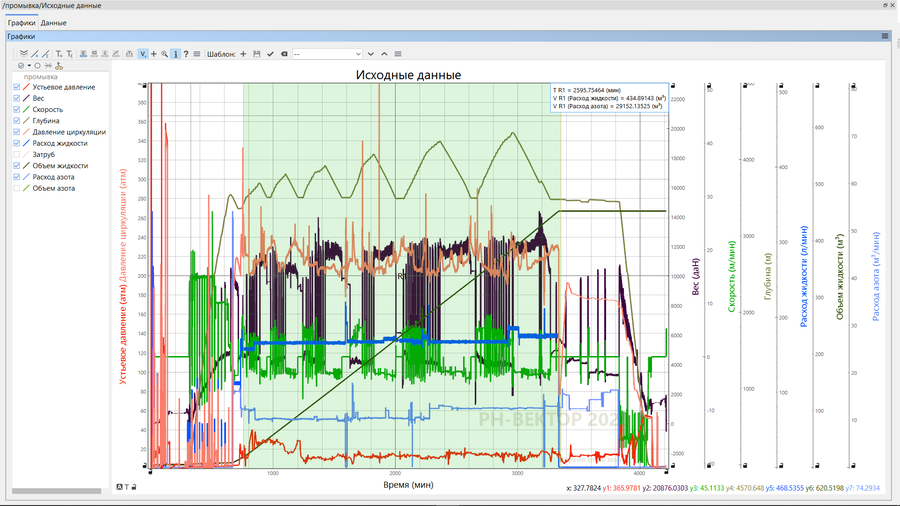

Импорт данных фактических закачек возможен из текстовых и бинарных файлов для отображения и экспресс-анализа, предварительной обработки и совмещения данных из нескольких файлов. «РН-Вектор» позволяет производить экспресс-обработку и экспресс-анализ загруженных данных, автоматически рассчитывать интегралы для всех отображаемых кривых объёмного и массового расхода, повышать информативность визуализации загруженных данных ГНКТ, отмечая и давая пояснения к некоторым характерным точкам.

Подготовка отчетов по данным фактических закачек

Подготовка отчетов по данным фактических закачек

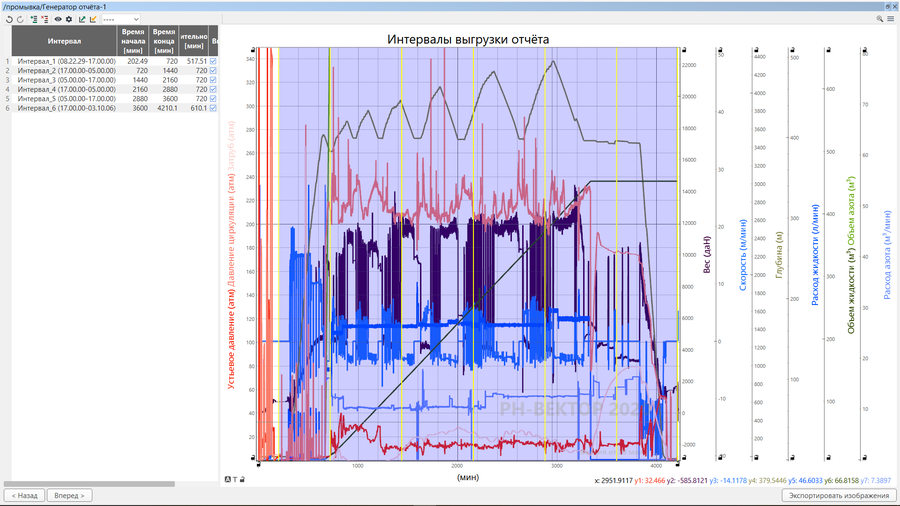

Генератор отчетов выгружает графики загруженных, замеренных при работе и рассчитанных данных по любым удобным для работы интервалам.

Расчет усталостного износа

Расчет усталостного износа

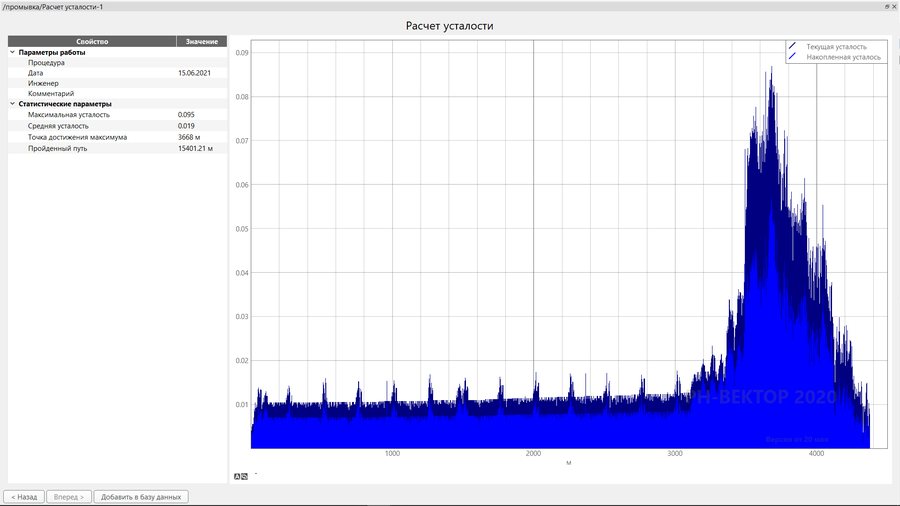

Расчет усталости проводится для учета напряженно-деформированного состояния ГНКТ вдоль всей гибкой трубы с учетом накопления усталостных повреждений. Полученный результат записывается в базу данных выбранной гибкой трубы.

Планы

  • Расчёт нестационарной гидравлики

  • Учёт влияния температурных эффектов на ГНКТ

  • Учёт притока из пласта или поглощения жидкости пластом

  • Расчёт изменения диаметра и толщины стенки гибкой трубы в результате усталостного износа

  • Расчёт оптимального режима промывки ствола
