Анализ и интерпретация гидродинамических исследований скважин (ГДИС)

РН-ВЕГА обеспечивает выполнение всех этапов ГДИС: проектирование, загрузка и предобработка данных, интерпретация с применением прямого и обратного моделирования, формирование отчёта

ПО доступно в версиях для Windows и LinuxИнформация о стоимости ПО и условия его приобретения будут предоставлены по запросу
РН-ВЕГА - Анализ и интерпретация гидродинамических исследований скважин (ГДИС)

Методы ГДИС



Инструменты ГДИС


Физико-математическая модель

В РН-ВЕГА доступна обширная библиотека численно-аналитических моделей течений для различных заканчиваний скважин, конфигураций границ и строения пласта.

Физико-математические модели основаны на функциях точечных источников – функциях Грина нестационарного уравнения пьезопроводности.

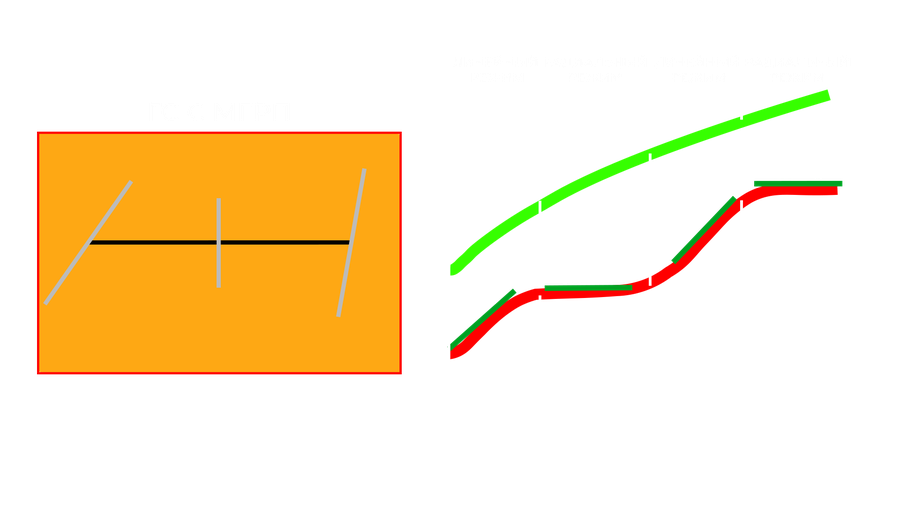

Модели скважины

Модели скважины

  • вертикальная (полное или частичное вскрытие пласта);
  • вертикальная с трещиной ГРП (полное или частичное вскрытие пласта);
  • горизонтальная;
  • горизонтальная с множественными трещинами ГРП произвольной ориентации;
  • многозабойная;
  • наклонно-направленная.

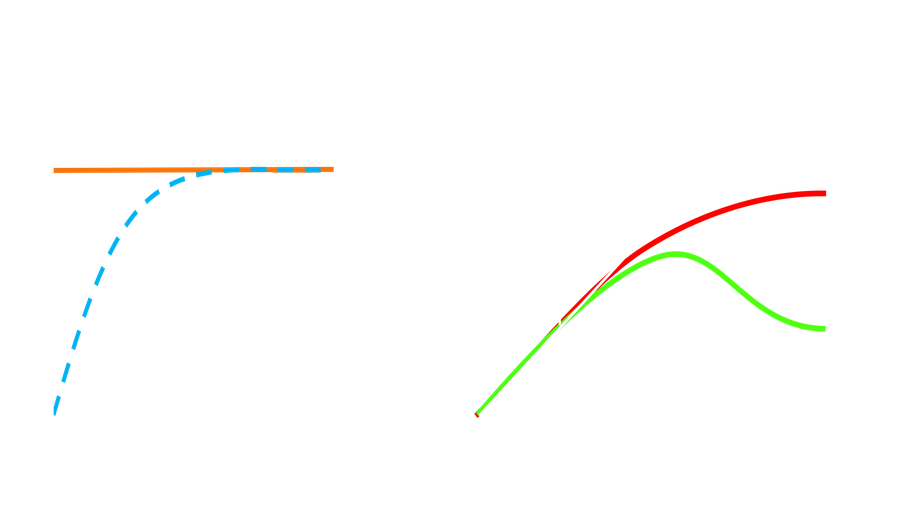

Модели влияния объема ствола скважины (ВСС)

Модели влияния объема ствола скважины (ВСС)

  • постоянный;
  • изменяющийся:
    • Hegeman;
    • Fair;
    • Spivey (негерметичный пакер/высокопроницаемый слой ограниченной площади);
    • Spivey (высокопроводящий канал/система трещин).

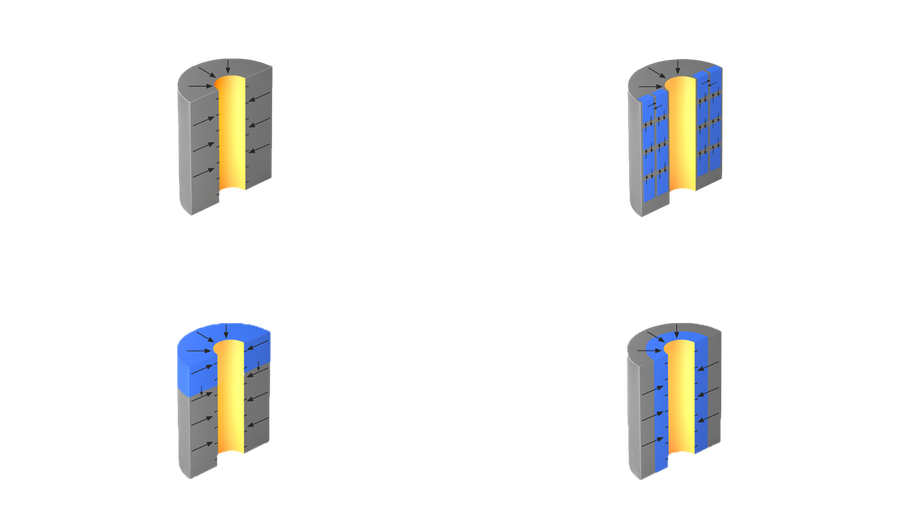

Модели порового пространства

Модели порового пространства

  • однородный;
  • двойной проницаемости;
  • двойной пористости форма блоков в виде:
    • параллелепипеда (Warren-Root);
    • плит (Kazemi);
    • сфер (DeSwaan);
  • композитный:
    • радиально-композитный;
    • линейно-композитный.

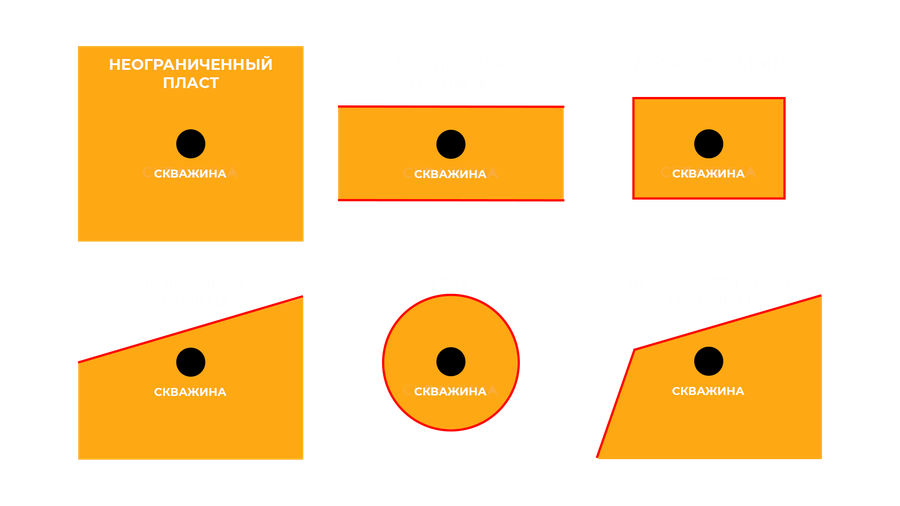

Модели границ пласта

Модели границ пласта

  • неограниченный;
  • одиночная;
  • параллельные;
  • круговая;
  • прямоугольная;
  • пересекающиеся.

Типовой процесс анализа ГДИС

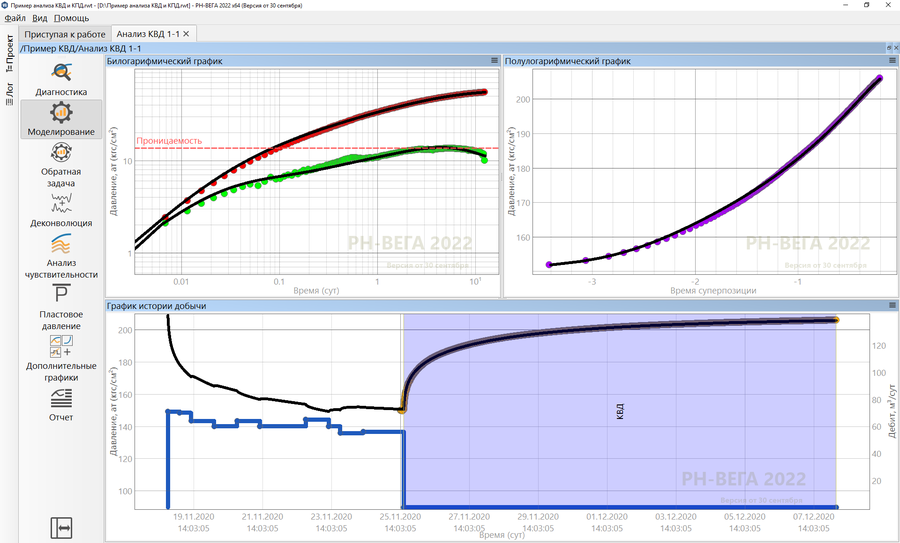

Интерпретация КВД

Интерпретация КВД

  • Загрузка данных дебита и давления;
  • Синхронизация данных дебита и давления (при необходимости);
  • Задание PVT-свойств флюида и породы;
  • Задание конструкции скважины;
  • Пересчет давления на необходимую глубину (при необходимости);
  • Создание анализа КВД;
  • Моделирование кривой давления;
  • Решение обратной задачи;
  • Оценка пластового давления;
  • Выгрузка отчета.

Дополнительно:

  • Интерпретация деконволюционных кривых;
  • Построение гибкого графика и IPR;
  • Анализ чувствительности.

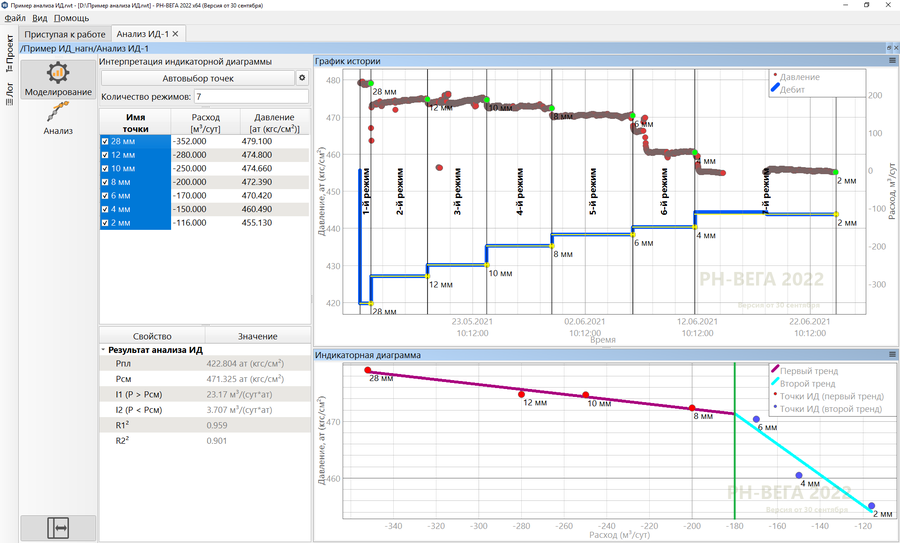

Интерпретация ИД

Интерпретация ИД

  • Загрузка данных дебита и давления;
  • Синхронизация данных дебита и давления (при необходимости);
  • Пересчет давления на необходимую глубину (при необходимости);
  • Создание анализа ИД;
  • Настройка автовыбора точек для построения ИД;
  • Настройка режимов ИД;
  • Оценка полученных параметров пластового давления, давления смыкания трещины автоГРП и коэффициента продуктивности/приемистости.

Дополнительно:

  • Пересчет пластового давления с радиуса исследования на заданный радиус контура питания.

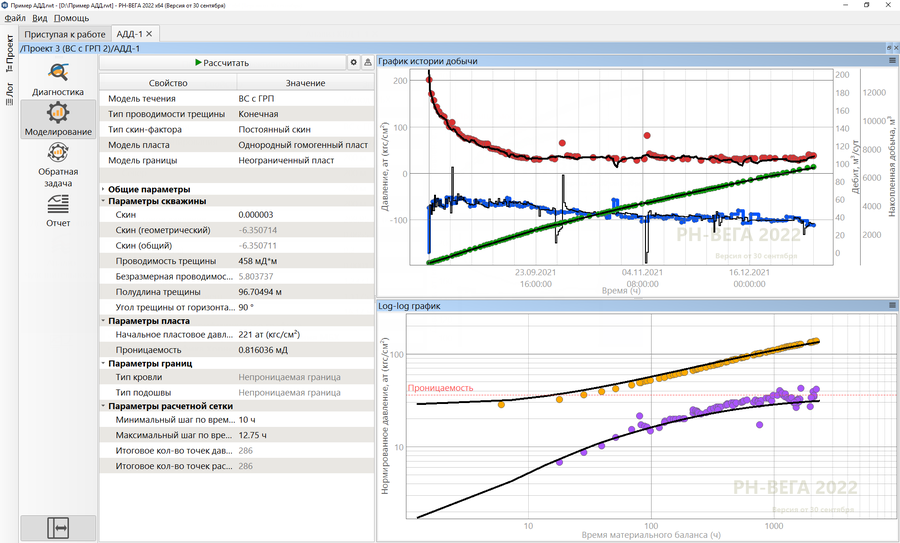

Интерпретация АДД

Интерпретация АДД

  • Загрузка данных дебита и давления;
  • Синхронизация данных дебита и давления (при необходимости);
  • Задание PVT-свойств флюида и породы;
  • Задание конструкции скважины;
  • Выполнение пересчета давления на необходимую глубину (при необходимости);
  • Создание анализа АДД;
  • Моделирование кривых давления, дебита и накопленной добычи;
  • Решение обратной задачи;
  • Выгрузка отчета.

Дополнительно:

  • Прогноз добычи;
  • Оценка индивидуальных параметров трещин с учет ПГИ для ГС с МГРП.

Методы пересчета давления по стволу скважины

РН-ВЕГА позволяет моделировать поток для комбинации из четырех типов флюидов (нефть, вода, газ, конденсат) и включает следующие модели многофазных течений для расчета перепада давления в стволе скважины:

  • однофазная модель (жидкость/газ);
  • однофазная модель (формула Адамова);
  • односкоростная модель (без проскальзывания фаз);
  • модель Ansari;
  • модель Beggs-Brill;
  • модель Gray;
  • модель Hasan-Kabir;
  • модель Orkiszewski;
  • модель Zhang;
  • модифицированные модели для газовых скважин с высоким водогазовым фактором.

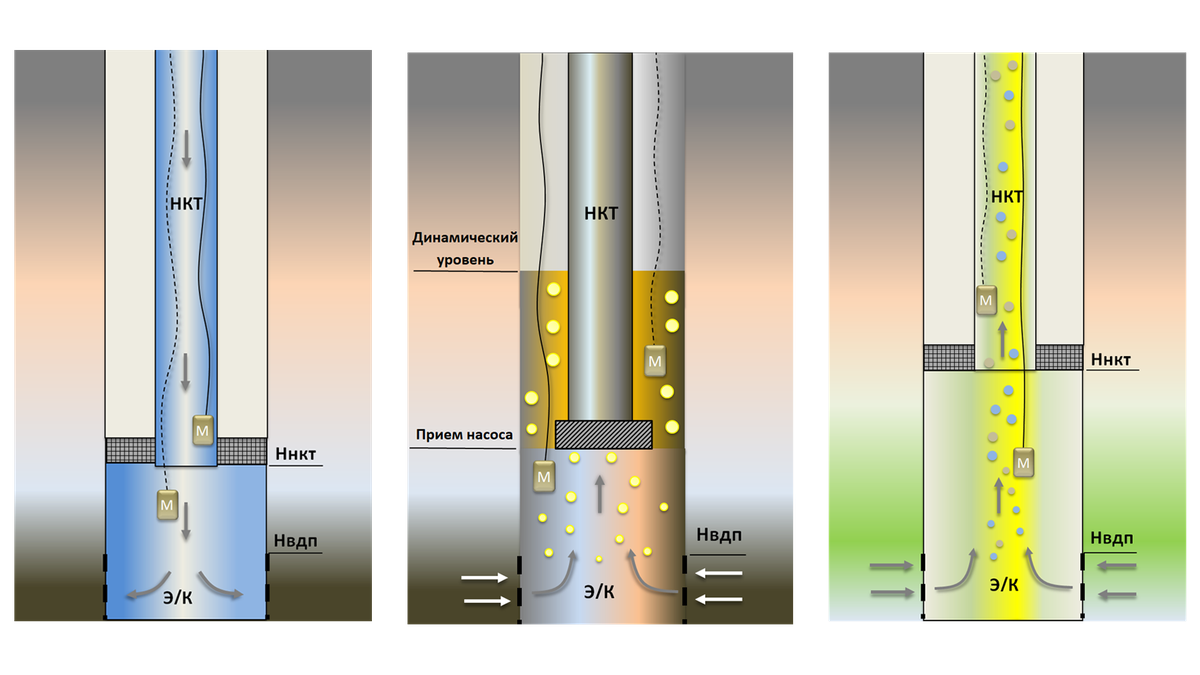

Моделирование скорости звука в затрубном пространстве

Физико-математическая модель учитывает:

  • изменение давления и температуры затрубного газа по глубине;
  • изменение компонентного состава затрубного газа по глубине;
  • фазовые переходы.

Функциональность позволяет:

  • оценить среднюю скорость звука в затрубном пространстве скважины;
  • построить зависимости среднего значения скорости звука от давления и температуры в затрубном пространстве.

Преимущества РН-ВЕГА


Функциональные характеристики

РН-ВЕГА. Обзор возможностей

Установка и эксплуатация

Руководство администратора РН-ВЕГА

Руководство пользователя РН-ВЕГА

Системные требования

  • операционная система: Windows 10 (64-х разрядная) или выше, Debian 10 (buster) или выше, Ubuntu версии 22.04 или выше, Astra Linux версии 1.7 или выше, РЕД ОС версии 7.3 или выше, ALT Linux версии 10.1 и выше;
  • процессор: Intel Core i5/AMD Ryzen 5 любого поколения или аналогичный;
  • рекомендуемый объем ОЗУ (оперативная память): не менее 4 Гб;
  • накопитель: HDD объёмом не менее 500 Гб;
  • видеокарта: Intel HD Graphics или аналогичная с поддержкой OpenGL 3.3.

Планы по дальнейшему развитию

  • Расширение списка моделей скважин:

    • Селективно-перфорированная горизонтальная;
    • Горизонтальная с УКП;
    • Вертикальная с ГРП переменной конечной проводимости;
    • Многосегментная.

  • Расширение списка моделей границ:

    • Частично-проницаемая одиночная;
    • Равносторонний треугольник.

  • Расширение списка алгоритмов пересчёта давления по стволу скважины:

    • Фонтанирующая;
    • Вскрывающая несколько пластов.

  • Автоматическая предобработка данных с последующей автоматической интерпретацией

  • Расширение моделей газодинамических исследований

Кто использует

  • Программный комплекс РН-ВЕГА используется профильными специалистами ПАО «НК «Роснефть» (200+ лицензий);
  • С применением РН-ВЕГА ежегодно выполняется 3000+ гидродинамических исследований скважин;
  • РН-ВЕГА является базовым инструментом для обучения студентов нефтегазовых специальностей в ряде крупнейших вузов страны.
